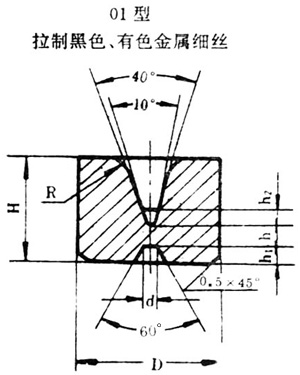

2.模坯規格，以在型號后加“-”，再加上器內徑或內孔邊長表示。盲孔模用盲孔深度表示。 當內孔參數小于10毫米時，表示出小數；當內孔參數大于10毫米時，只表示出整數。 （1）當內孔參數為一個時，如圓孔模、六方形孔模及四邊形孔模中的40型（正方形孔模）表示如下： 20-28：20表示20型圓孔模，28表示內徑為28毫米； 40-7.7：40表示40型四邊形孔模，7.7表示內孔邊長（A）為7.7毫米； 60-14：60表示60型六方形孔模，14表示內孔值為14.5毫米。 （2）當內孔參數為兩個時，則兩參數之間以“×”號分開。如四邊形孔模中的41型（方孔模）、42（扁模）。 41-7.7×5.7：41表示41型四邊形孔模，7.7×5.7表示α邊長7.7毫米，b邊長5.7毫米； 42-24×2.6：42表示42型四方形孔模，24×2.6表示α邊長24.5毫米，b邊長2.6毫米。 （3）在同一型號中，所表示的參數（如內徑）有重現時，則在重現規格的參數后加“-”，再寫上其外徑值，以示區別。如11-0.4和11-0.4-13，兩者均為內徑0.4毫米的11型圓孔模，但外徑不同。前者外徑為8毫米，后者外徑為13毫米。 （4）圓內模30型、31型，“-”后面的參數是外徑D的數值。
|
|||||||||||||||||||||||||||||||||||||||||||||||||
